燃氣電磁閥 MVD210/5
發布時間：2021.09.23
天然氣DUNGS電磁閥是一種一次性開啟的直動式低壓DUNGS電磁閥?？刂平橘|(zhì)開關的閥口密封墊通過閥桿直接與活動鐵芯連接。
服務熱線： 021-50877705
立即咨詢- 詳情

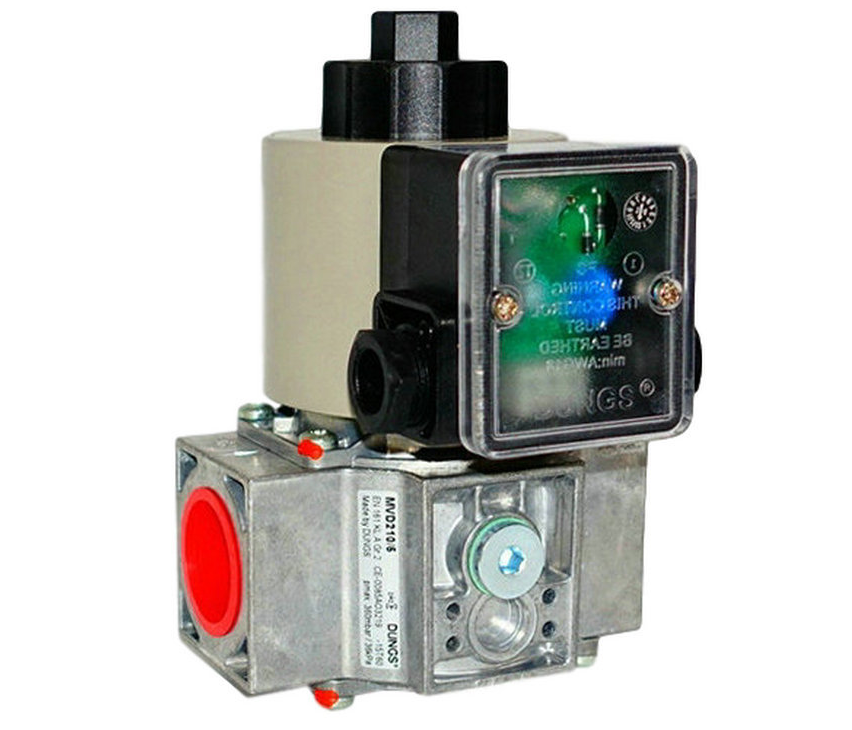

MVD210/5 燃氣電磁閥
品牌：DUNGS（冬斯）
產地：德國
- 接口為螺紋Rp1"
- 介質為無腐蝕性氣體
- 承壓360mbar
- 常閉
- 快速開啟
- 快速關閉
- 流量可調
| 型號 |
承壓 mbar |
口徑DN/Rp |
功率 w |
電流 A |
開啟時間 s |
| MVD203/5 | 360 | Rp3/8 | 15 | 0.08 | <1 |
| MVD205/5 | 360 | Rp1/2 | 15 | 0.08 | <1 |
| MVD207/5 | 200 | Rp3/4 | 32 | 0.13 | <1 |
| MVD207/5 | 360 | Rp3/4 | 25 | 0.15 | <1 |
| MVD210/5 | 360 | Rp1 | 25 | 0.15 | <1 |
| MVD215/5 | 200 | Rp1-1/2 | 60 | 0.26 | <1 |
| MVD215/5 | 360 | Rp1-1/2 | 60 | 0.30 | <1 |
| MVD220/5 | 200 | Rp2 | 90 | 0.30 | <1 |
| MVD225/5 | 200 | Rp2-1/2 | 90 | 0.48 | <1 |
| MVD503/5 | 500 | Rp3/8 | 15 | 0.08 | <1 |
| MVD505/5 | 500 | Rp1/2 | 15 | 0.08 | <1 |
| MVD507/5 | 500 | Rp3/4 | 25 | 0.15 | <1 |
| MVD510/5 | 500 | Rp1 | 25 | 0.15 | <1 |
| MVD515/5 | 500 | Rp1-1/2 | 60 | 0.30 | <1 |
| MVD520/5 | 500 | Rp2 | 90 | 0.48 | <1 |
| MVD525/5 | 500 | Rp2-1/2 | 80 | 0.42 | <1 |
| MVD2020/5 | 200 | DN20 | 32 | 0.13 | <1 |
| MVD2020/5 | 360 | DN20 | 25 | 0.15 | <1 |
| MVD2025/5 | 360 | DN25 | 25 | 0.13 | <1 |
| MVD2040/5 | 200 | DN40 | 60 | 0.26 | <1 |
| MVD2040/5 | 360 | DN40 | 60 | 0.30 | <1 |
| MVD2050/5 | 200 | DN50 | 50 | 0.26 | <1 |
| MVD2065/5 | 200 | DN65 | 90 | 0.48 | <1 |
| MVD2080/5 | 200 | DN80 | 80 | 0.42 | <1 |
| MVD2100/5 | 200 | DN100 | 90 | 0.48 | <1 |
| MVD5020/5 | 500 | DN20 | 25 | 0.13 | <1 |
| MVD5025/5 | 500 | DN25 | 25 | 0.13 | <1 |
| MVD5040/5 | 500 | DN40 | 60 | 0.26 | <1 |
| MVD5050/5 | 500 | DN50 | 90 | 0.48 | <1 |
| MVD5065/5 | 500 | DN65 | 80 | 0.42 | <1 |
| MVD5080/5 | 500 | DN80 | 90 | 0.50 | <1 |
| MVD5100/5 | 500 | DN100 | 90 | 7.5 | <1 |
| MVD5125/5 | 500 | DN125 | 90 | 7.5 | <1 |
| MVD5150/5 | 500 | DN150 | 90 | 10 | <1 |
| MVD2200 | 200 | DN200 | 90 | 10 | <1 |
| 口徑 |
10，15，20，25，50，65，80，100，125，150，200， 3/8"，1/2"，3/4"，1"，1-1/2"，2-1/2" |
| 最大工作壓力 | 至200mbar,360mbar或至500mba,參考型號表 |
| 電磁閥 | 根據EN161的閥，A級，2類，單級工作方式 |
| 壓力等級 | PN 1 |
| 關閉時間 | <1s |
| 開啟時間 | <1s |
| 快速開啟行程 | 可調節 |
| 主流量調節 | 手動 |
| 氣體引導部分材料 |
外殼：鋁，鋼，黃銅
密封圈：NBR |
| 電源 | 230V（+10%-15%）；50-60Hz |
| 開關持續時間 | 100%ED |
| 保護程度 | IP54，IP65 |
| 電氣連接 | 通過PG11連接到螺絲接線端子上，滿足DIN EN 175301-803要求的接插連接可后配 |
| 開關頻率 |
MVD.../5系列：最大1000次/H
MVD 2200型：最大100次/H |
| 測量及燃氣氣體連接 | 符合DIN ISO 228要求，在入口壓力區域的兩側G1/4，從DN40（法蘭）起，入口側再加G3/4 |
| 過濾 | 內裝有篩網過濾器，網眼大小1mm |
| 環境溫度 | -15°C到+60°C |
| 安裝位置 | 電磁鐵垂直豎立到水平躺放 |
| 終端觸點 | 根據DIN K01/1型進行檢查，可安裝在DN10-DN150上 |
| 閥檢查系統 |
通過測量連接G1/4可裝上VDK200A S02型
用到DN80的匹配器可裝上VPS504型 |
| 附件 |
用于線路插座的設備插頭 |
