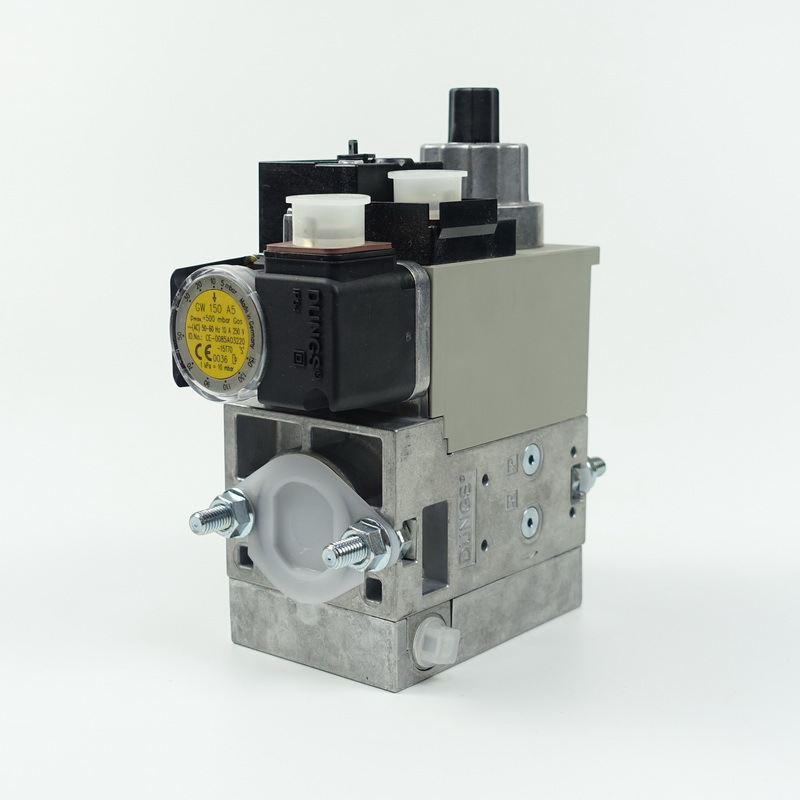

冬斯電磁閥MVD205/5

  產地：德國

  MVD/5單級電磁閥，無電流關閉，快速開啟，快速關閉，通過主流量

  調節機構，可對流過的氣體進行手動限定。

  型號表

  型號P

  mbar W

  MVD203/5

  MVD205/5

  MVD207/5

  MVD207/5

  MVD210/5

  MVD215/5

  MVD215/5

  MVD220/5

  MVD225/5

  MVD503/5

  MVD505/5

  MVD507/5

  MVD510/5

  MVD515/5

  MVD520/5

  MVD525/5

  技術參數

  額定寬度10，15，20，25，50，65，80，100，125，150，200，3/8，1/2，3/4，1，1-1/2，2-1/2
最大大工作壓力 至200mbar,360mbar或至500mba,參考型號表
電磁閥 根據EN161的閥，2類，單級工作方式
壓力等級 PN 1
關閉時間 <1s
開啟時間 <1s
快速開啟行程 可調節
主流量調節 手動
氣體引導部分材料 外殼：鋁，鋼，黃銅
密封圈：NBR

電源 230V（+10%-15%）；50-60Hz
開關持續時間 **ED
保護程度 IP54，IP65
電氣連接 通過PG11連接到螺絲接線端子上，滿足DIN EN 175301-803要求的接插連接可后配
開關頻率 MVD.../5系列：最大1000次/H
MVD 2200型：最大100次/H

測量及天然氣氣體連接 符合DIN ISO 228要求，在入口壓力區域的兩側G1/4，從DN40（法蘭）起，入口側再加G3/4
過濾 內裝有篩網過濾器，網眼大小1mm
環境溫度 -15oC到+60oC
安裝位置 電磁鐵垂直豎立到水平躺放
終端觸點 根據DIN K01/1型進行檢查，可安裝在DN10-DN150上
閥檢查系統 通過測量連接G1/4可裝上VD**00A SO 2型
用到DN80的匹配器可裝上VPS504型

附件 用于線路插座的設備插頭
