KROM燒嘴控制器 BCU 460, BCU 465適用于間歇運行或連續運行的燃燒器控制，下面虎博小編就分四段一一給大家來解答。

KROM燒嘴控制器 BCU 460, BCU 465使用技術 四

? 通過紫外線、電離或使用爐膛溫度的進一步選擇進行火焰控制

? 使用 PC 編程和診斷軟件 BCSoft 進行簡單的系統集成

? 帶可選的閥門驗證系統

? 具有可選的工作模式，可減少熱氮氧化物

? 使用可選總線模塊進行現場總線連接（PROFIBUS、PROFINET、EtherNet/IP）

10.14.10 輸入 37 的功能

參數 I070

定義終端 37 的輸入信號。 如有必要，可以將傳感器連接到此輸入（I070 = 1，2或3）。

參數 I070 = 1：傳感器 1

參數 I070 = 2：傳感器 2

參數 I070 = 3：傳感器 3

有關所有其他參數值和說明，請參閱第 111 頁（輸入 1 的功能）。

10.14.11 輸入 38 的功能

參數 I071

定義終端 38 的輸入信號。 如有必要，可以將傳感器連接到該輸入（I071 = 1，2或3）。

參數 I071 = 1：傳感器 1

參數 I071 = 2：傳感器 2

參數 I071 = 3：傳感器 3

有關所有其他參數值和說明，請參見第 111 頁（輸入 1 的功能）。

10.14.12 輸入39的功能

參數I072

定義終端39的輸入信號。

有關參數值和說明，請參見第 111 頁（輸入 1 的功能）。

10.14.13 輸入40的功能

參數I072

定義終端40的輸入信號。

有關參數值和說明，請參見第 111 頁（輸入 1 的功能）。

10.14.14 輸入41的功能

參數I074

定義終端41的輸入信號。

有關參數值和說明，請參見第 111 頁（輸入 1 的功能）。

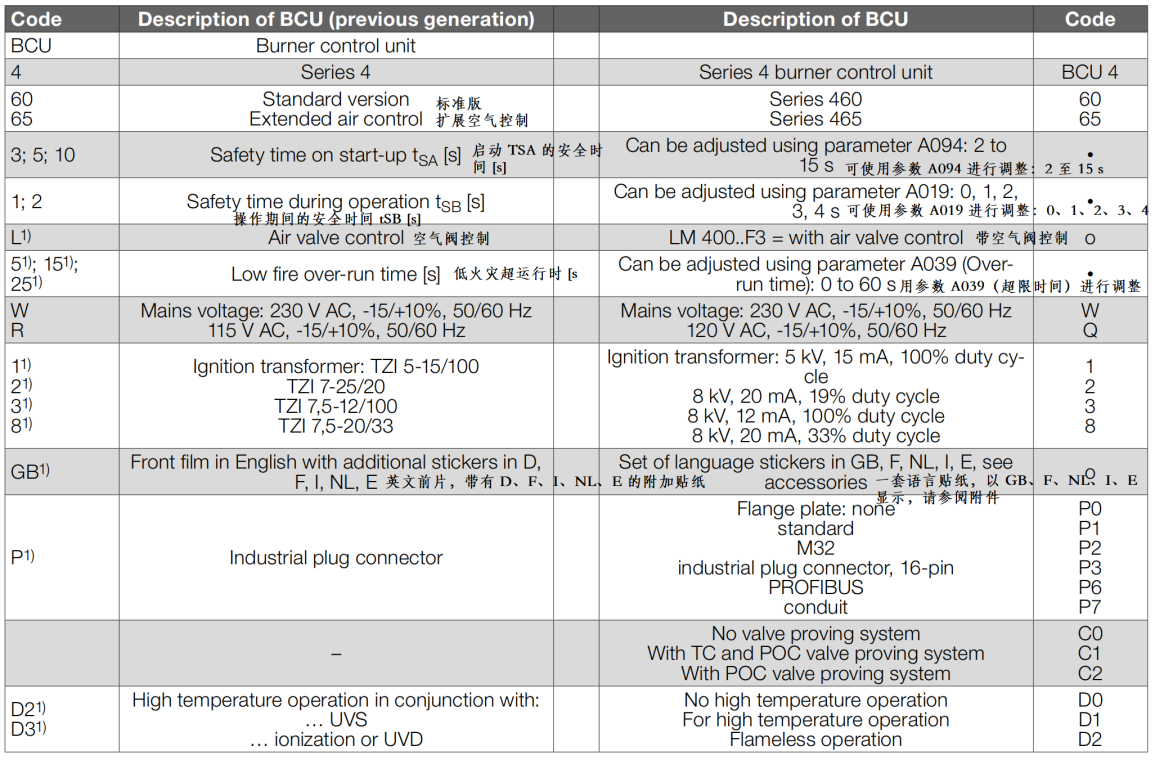

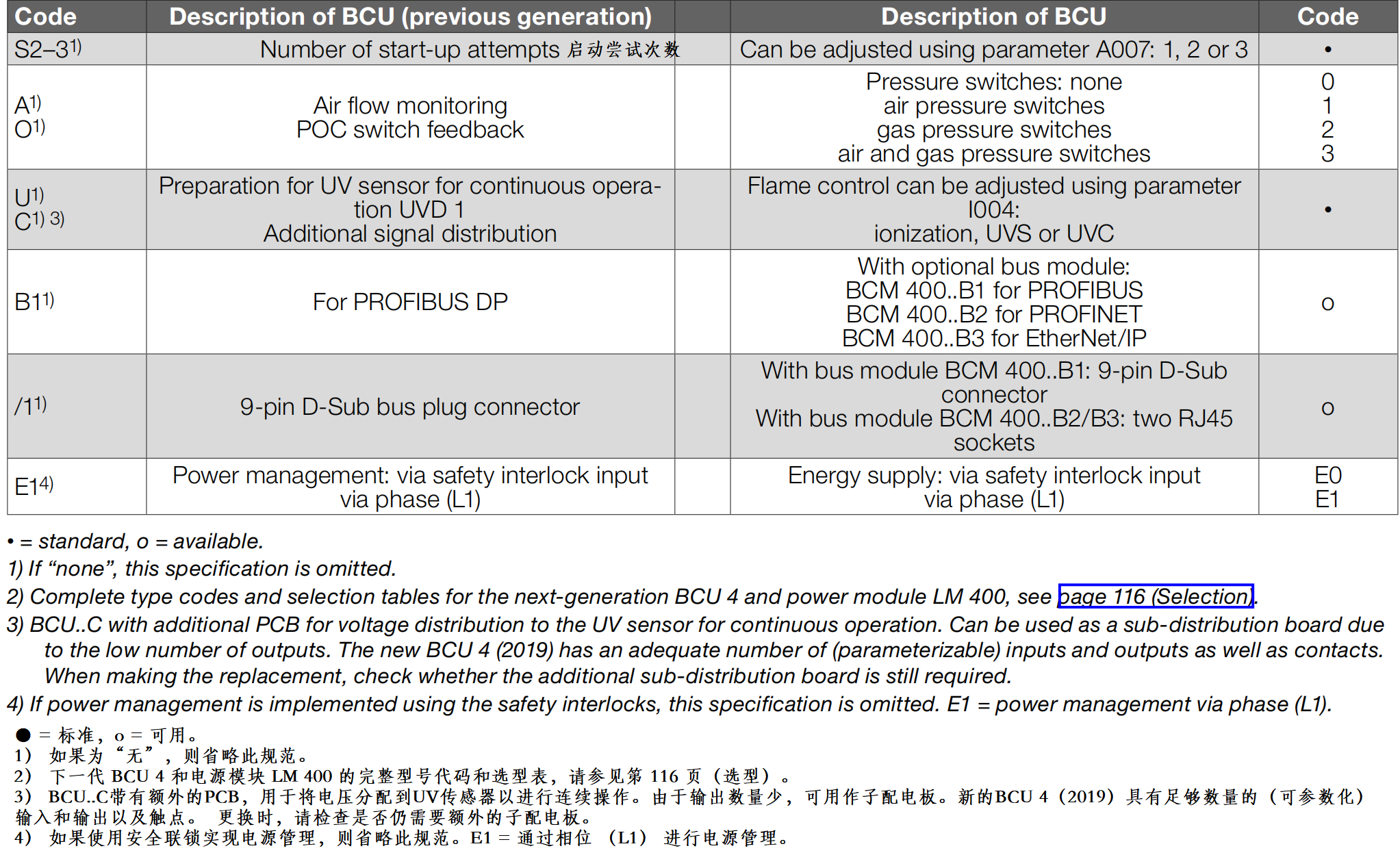

11 更換可能性

燃燒器控制單元 BCU 460 和 BCU 465 可由下一代設備 BCU 460 和 BCU 465 取代（2019 年）

與上一代相比，下一代BCU 4（2019）裝置具有可以自由參數化的新技術和功能。





12 選型

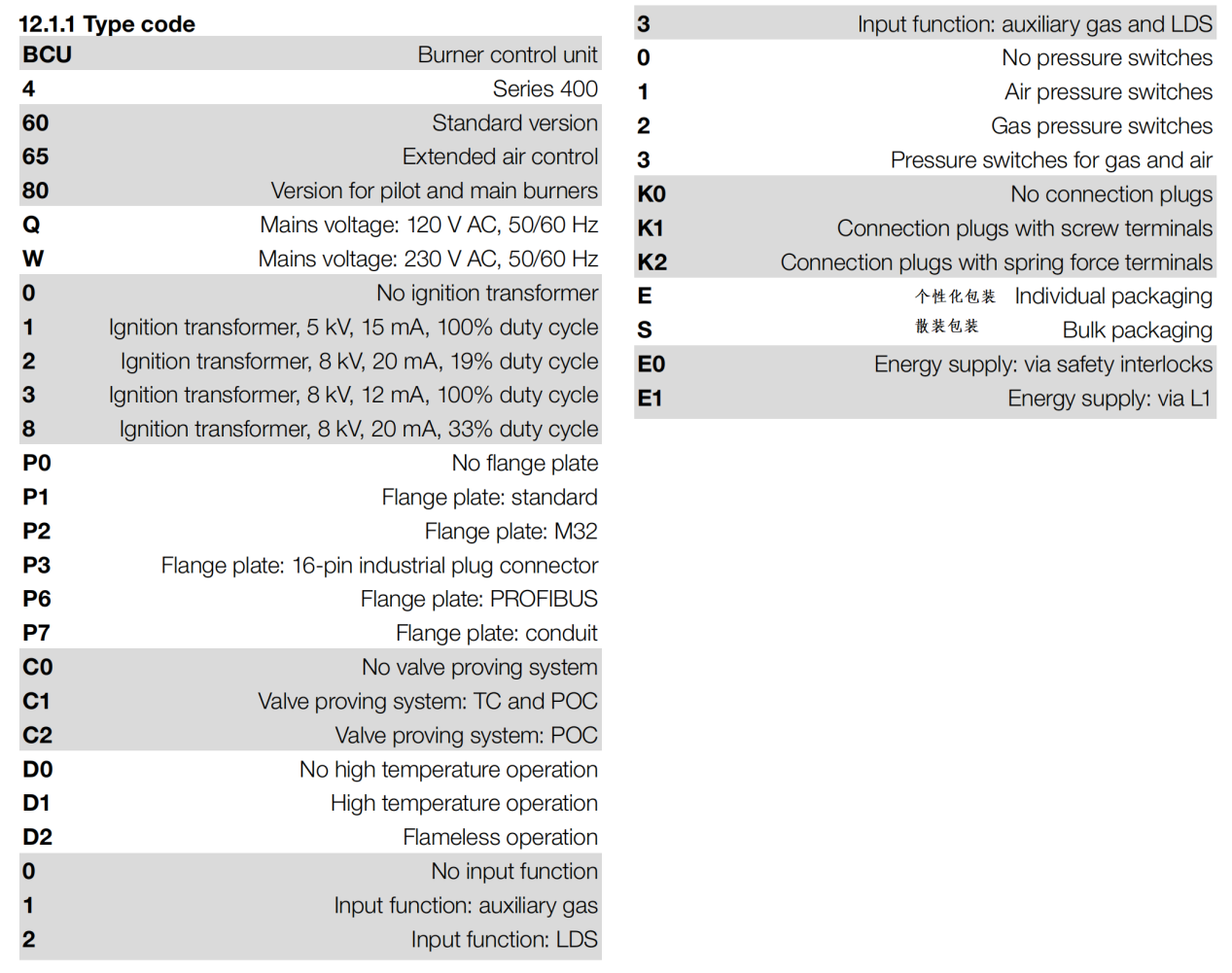

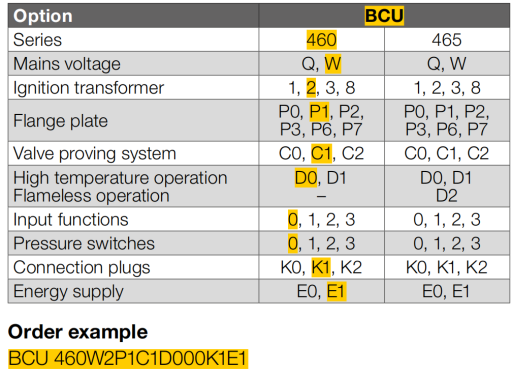

12.1 燃燒器控制單元 BCU







13 項目規劃信息

13.1 安裝位置：

垂直（電纜接頭向下）或向下平放。

BCU 和燃燒器之間的距離：建議< 1 米（3.3 英尺），最大 5 米（16.4 英尺）。

安裝時，請確保有足夠的空間打開 BCU。

從內部保護設備，BCU 上的螺釘，帶四個螺釘，? 4 mm，最小長度 15 mm。

從外部固定設備 設備保持關閉狀態。 使用四個自攻螺釘（M6 x 20 mm，隨裝置提供）連接 BCU。

有關使用緊固套件或外部固定桿的其他安裝選項，請參見第 124 頁（緊固集）或第 124 頁（外部固定桿）。

13.2 調試 在參數設置和接線正確且所有輸入和輸出信號的無故障處理符合當?shù)貥?biāo)準之前，請勿啟動BCU。

13.3 電氣連接

BCU 設計用于連接到單相系統。  所有輸入和輸出均具有單相電源。  其他連接的燃燒器控制單元必須使用同相的電源。 必須滿足國家標準和安全要求。如果BCU在未接地/IT系統中運行，則必須提供絕緣監測設備，以便在發生故障時將其與電源隔離。必須保護封閉安裝空間外的安全電路（例如壓力開關、氣體閥）的布線免受機械損壞和應力（例如振動或彎曲）以及短路、接地短路和交叉路的影響。 信號和控制線用于最大 2.5 mm2 的螺釘端子 （AWG 12），用于最大 1.5 mm2 的彈簧力端子 （AWG 16）。  請勿將 BCU 電纜布線在與變頻器電纜或發射強電場的電纜相同的電纜管道中。 必須避免外部電氣干擾。

13.3.1 安全電流輸入

僅使用帶機械觸點的開關設備驅動安全電流輸入。如果使用帶半導體觸點的開關設備，則必須使用繼電器觸點連接安全電流輸入。 為了保護安全電流輸入，保險絲的設計必須使開關容量最低的傳感器受到保護。

封閉安裝空間外的布線必須受到保護，防止機械損壞和應力（例如振動或彎曲）以及短路、接地短路和交叉電路。

計算

IN = 具有最低開關容量的傳感器/接觸器的電流 合適的保險絲 = 0.6 × IN

13.4 執行器

如果使用執行器，則必須限制符合標準的 SIL 3 應用的燃燒器的啟動燃氣量。

13.5 參數芯片卡 參數芯片卡必須安裝在機組中，BCU才能運行。參數芯片卡包含BCU的有效參數設置。如果更換了BCU，則可以從舊單元中取出參數芯片卡并將其插入新BCU中。為此，必須斷開 BCU 與電源的連接。然后，新 BCU 將采用有效參數。舊設備和新 BCU 必須具有相同的類型代碼。

13.6 K-SafetyLink 在由 FCU 和 BCU 4 組成的窯爐控制系統中，SafetyLink 通信協議用于在 FCU 和 BCU 之間傳輸安全關鍵信號。可以使用參數 A081 啟用數據傳輸。FCU必須支持通過K-SafetyLink進行通信的功能。

13.7 過載保護

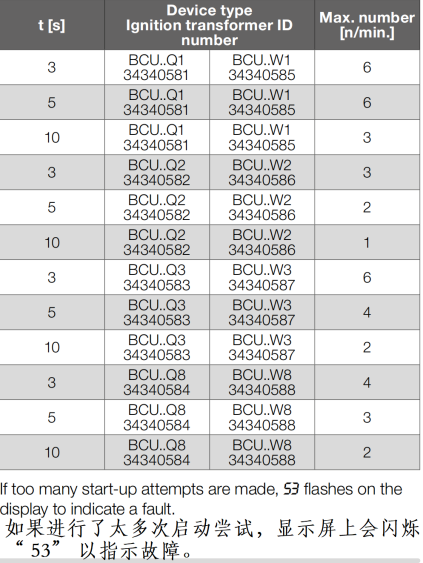

為了通過頻繁循環來保護機組免受過載，BCU只能進行特定次數的啟動嘗試。每分鐘的最大啟動嘗試次數取決于安全時間 tSA 和點火時間 tZ。

13.8 計算安全時間 tSA

參見 www.adlatus.org

14 附件

14.1 高壓電纜

FZLSi 1/7 -50°C 至 +180°C （+356°F），訂貨號：04250410，

FZLK 1/7 -5°C （23°F） 至 +80°C （176°F），訂貨號：04250409

14.2 工業插頭連接器，16 針

訂貨號： 74919469

14.3 BCSoft4 當前的軟件可以從我們的網站 www.docuthek.com 下載。為此，您需要在DOCUTHEK
中注冊。

14.3.1 光適配器 PCO 200

包括軟件光盤，訂貨號：74960625

14.4 連接插頭組

用于接線BCU。

帶螺釘接線端子的連接插頭，訂貨號： 74924876.

帶彈簧力端子的連接插頭，每個端子有 2 個連接選項，訂貨號： 74924877。

14.5 一組語言貼紙 根據要求，貼上封面上的英文、法文、荷蘭文、西班牙文和意大利文的程序步驟/故障信息說明。

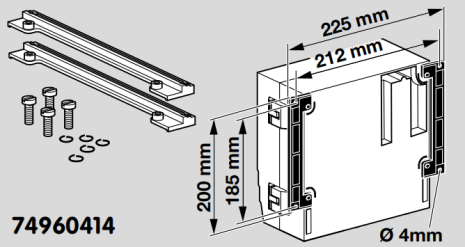

14.6 緊固裝置 確保BCU免受安裝表面較高的溫度的影響。

14.7 外部固定桿

外部固定桿從設備內部擰緊。

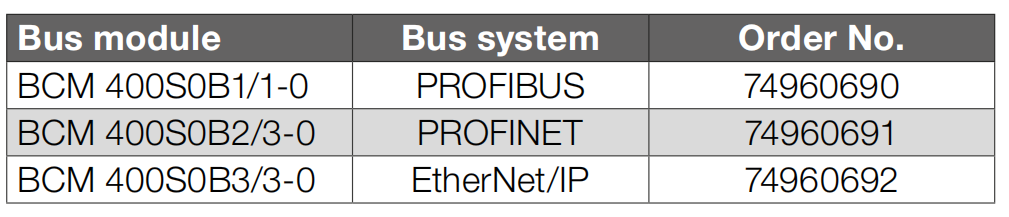

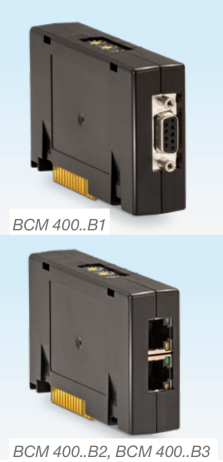

14.8 總線模塊 BCM 400

通信接口，用于將 BCU 連接到自動化系統。

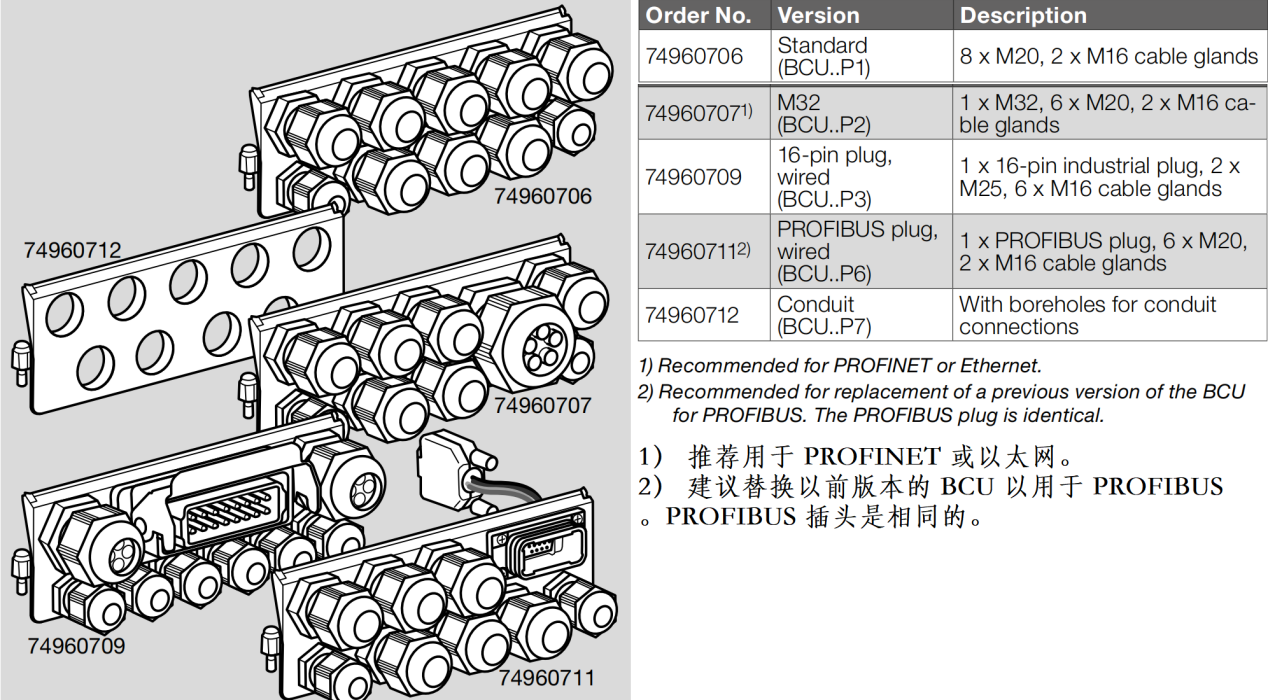

14.9 法蘭板 用于改進電纜布線，確保BCU的簡單安裝/拆卸。根據版本的不同，還帶有用于PROFIBUS或16針工業插頭連接器的預接線連接插頭。

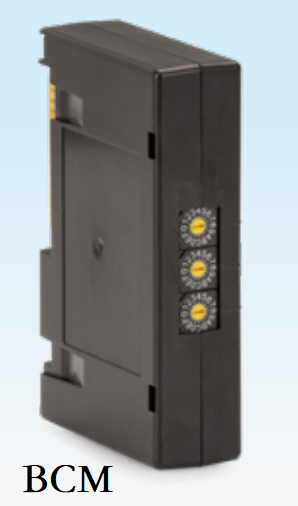

15 BCM 400

有關電氣連接、調試和安裝的更多信息，請參見 BCM 400..B1 或 BCM 400..B2/B3 的操作說明，www.docuthek.com。

15.1 應用

總線模塊 BCM 400 用作 BCU 4 （2019） 產品系列設備的通信接口，用于連接到現場總線通信系統（PROFIBUS、PROFINET 或 EtherNet/IP）。通過現場總線聯網，BCU可由自動化系統（例如PLC）控制和監控。

15.2 功能

總線系統將用于啟動、復位和控制空氣閥以凈化爐或窯爐或冷卻或在運行期間加熱的控制信號從自動化系統（PLC）傳輸?shù)紹CM。在相反的方向上，它發送運行狀態，火焰信號的電平和當前程序步驟。

15.3 電氣連接

僅使用符合相關 PROFIBUS、PROFINET 或 EtherNet/IP 規范的電纜和插頭組件。 2 個現場總線用戶之間的電纜長度：最大 100 米（328 英尺）。 根據 IEC 61918 安裝通信網絡。 保護通信網絡免受未經授權的訪問。

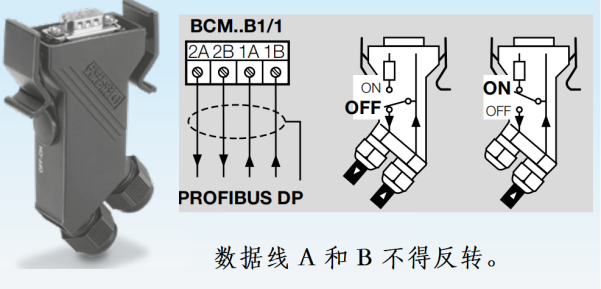

BCM..B1 與安全相關的線控信號，例如安全聯鎖和數字輸入。 吹掃信號可以通過總線通信傳輸，也可以通過單獨的電纜通過端子傳輸。 連接 BCM..B1 至 PROFIBUS 現場總線通信系統，使用 RS 485 9 針 PROFIBUS 插頭連接器，該連接器帶有可停用的總線終結器和軸向電纜布線，例如西門子的 6GK1500-0FC00 或 6GK1500-0EA02。如果使用其他連接器，請確保金屬部件充分接地。 BCU..P6：要連接到 BCU 安裝板，請僅使用帶有可停用總線端接器的 9 針 Variosub PROFIBUS 插頭連接器，訂單號為 74960431。

BCM..B2/B3

使用屏蔽 RJ45 插頭。 安裝指南 對于 PROFIBUS、PROFINET，請參閱 www.profibus.com，對于以太網，請參閱 www.odva.org。

15.4 調試

BCM..B1

現場總線通信可以使用自動化系統的工程工具進行配置。 BCM 的所有特定于設備的參數。B1 保存在設備主數據文件 （GSD）/電子數據表 （EDS） 中：從 www.docuthek.com 下載。

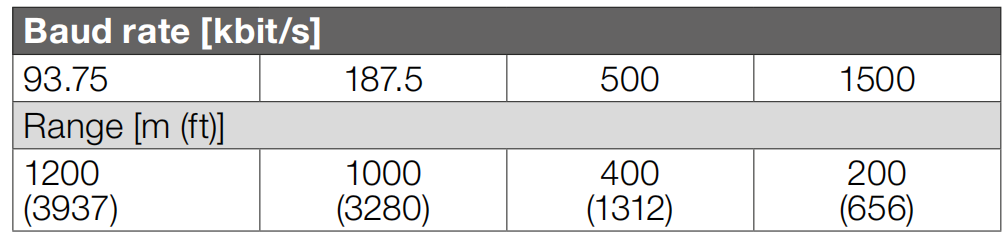

BCM..B1 將自動識別波特率 – 最大 1.5 Mbit/s。每個段的最大范圍取決于波特率：

可以使用中繼器來增加范圍。串聯的中繼器不應超過三個。

BCM..B2/B3

取決于總線模塊版本（BCM..B2 或 BCM.. B3），現場總線通信可以使用自動化系統的工程工具或使用BCSoft進行配置。

BCM..S1 只能使用 BCSoft 進行調試。 檢查 BCM 上的代碼開關設置（001 到 125），了解 BCSoft 與控制單元之間的 PROFIBUS 通信。 每個代碼開關設置組合在現場總線系統中只能存在一次。 每個設備名稱/網絡名稱只能在現場總線系統中分配一次。

BCU..B2：控制單元 （BCU） 的所有設備特定參數都保存在設備主數據文件 （GSD） 中。  從 www.docuthek.com 下載。

BCU..B3：控制單元（BCU）的所有設備特定參數都保存在電子數據表文件（EDS）中。  從 www.docuthek.com 下載。

15.5 安裝

將總線模塊插入提供的插槽中，并設置參數 A080。

15.7 技術數據

電氣數據 功耗：1.2 VA。 功率損耗：0.7 W。 機械數據尺寸（寬×高×深）：96 × 63 × 23 毫米（3.78 × 2.48 × 0.91 英寸）。  重量：0.3千克。

環境條件 避免陽光直射或來自設備上紅熱表面的輻射。 避免腐蝕性影響，例如含鹽的環境空氣或 SO2。

該裝置只能存放/安裝在封閉的房間/建筑物中。 本裝置不適合使用高壓清洗機和/或清潔產品進行清潔。

環境溫度：-20 至 +70°C（-4 至 +158°F），不允許冷凝。外殼：IP 20，符合 IEC 529 標準。安裝位置：最低 IP 65（用于在 BCU 4xx 中安裝）。允許的工作高度海拔：<2000米。

16 技術數據

16.1 電氣數據

電源電壓：

BCU..Q：120 V 交流，-15/+10%，50/60 赫茲，±5%，

BCU..W：230 V 交流，-15/+10%，50/60 赫茲，± 5%。

功耗：10 VA，用于接地和不接地電源。

火焰控制：使用紫外線傳感器或火焰棒。

用于間歇性或連續操作。

火焰信號電流：電離控制：1–25 μA，紫外線控制：1–35 μA。

電離電纜，UV 電纜：最大 50 米（164 英尺）。

觸點額定值：閥門輸出 V1、V2、V3 和 V4（端子 60、61、62、63 和 64）：每個最大 1 A，cos φ = 1。

執行器輸出（端子 65、66 和 67）：每個最大 1 A，cos φ = 1。

空氣閥輸出（65 號端子）：最大 1 A，cos φ = 1。

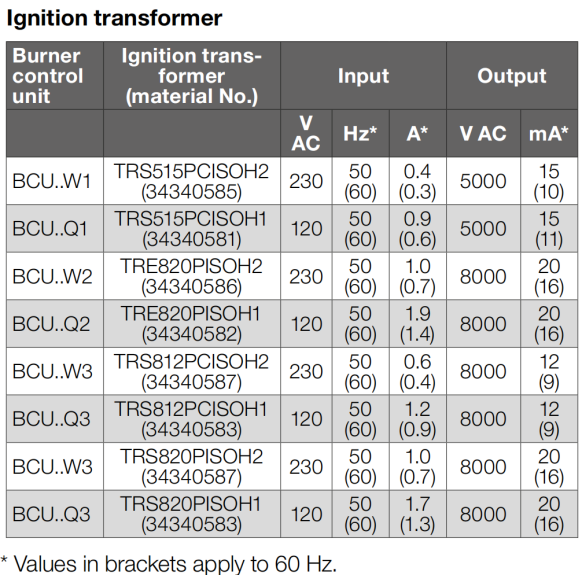

點火變壓器（端子 51）：最大 2 A。

同時激活閥門輸出（端子 60、61、62、63 和 64）和點火變壓器（端子 51）的總電流，由 F1/F2 保護：最大 2.5 A。

同時激活空氣閥和執行器（端子 65、66 和 67）輸出的總電流：最大 2 A。

用于工作和故障信號的信號觸點：cos φ = 1 時最大 1 A（需要外部保險絲）。

操作循環次數：對故障安全輸出（閥門輸出 V1、V2、V3 和 V4）和空氣閥輸出進行監控，以確保正常運行，因此不受最大操作周期數的限制。

控制執行器（端子 60、61、62、63 和 64）：1，000，000，

用于操作信號（端子 95、96 和 97）的信號觸點：1，000，000，

故障信號的信號觸點（端子 80、81 和 82）：最大 25，000，

開/關按鈕：最大 10，000，

復位/信息按鈕：最大 10，000。

信號輸入的輸入電壓：



保險絲，可更換，F1/F2/F3：T 3.15A H，符合 IEC 60127-2/5 標準。

不符合安全超低電壓（SELV/PELV）的要求。

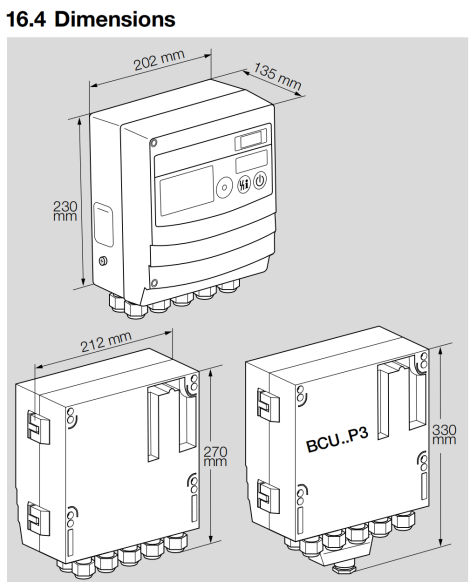

16.2 機械數據

重量：5.5千克。

尺寸（寬×高×深）：200 × 230 × 135 毫米。

連接：

螺釘接線端子：公稱橫截面 0.2 mm2，導線橫截面（剛性）最小 0.2 mm2，導線橫截面（剛性）最大 2.5 mm2，導線橫截面 AWG/kcmil 最小 24，導線橫截面 AWG/kcmil 最大 12。

彈簧力端子：

標稱橫截面 2 x 1.5 mm2，導線橫截面最小 0.2 mm2，導線橫截面 AWG 最小 24，導線橫截面 AWG 最大 16，導線橫截面最大 1.5 mm2。

16.3 環境條件

避免陽光直射或來自設備上紅熱表面的輻射。 避免腐蝕性影響，例如含鹽的環境空氣或 SO2。

該裝置只能存放/安裝在公眾無法進入的封閉房間/建筑物中。

本裝置不適合使用高壓清洗機和/或清潔產品進行清潔。

環境溫度：-20 至 +70°C（-4 至 +158°F），不允許冷凝。

外殼：IP 65，符合 IEC 529 標準。

安全等級：1.

污染程度：

內部環境：2，

外部環境：4.

允許工作高度：<2000米AMSL。

17 轉換單位 查看 www.adlatus.org

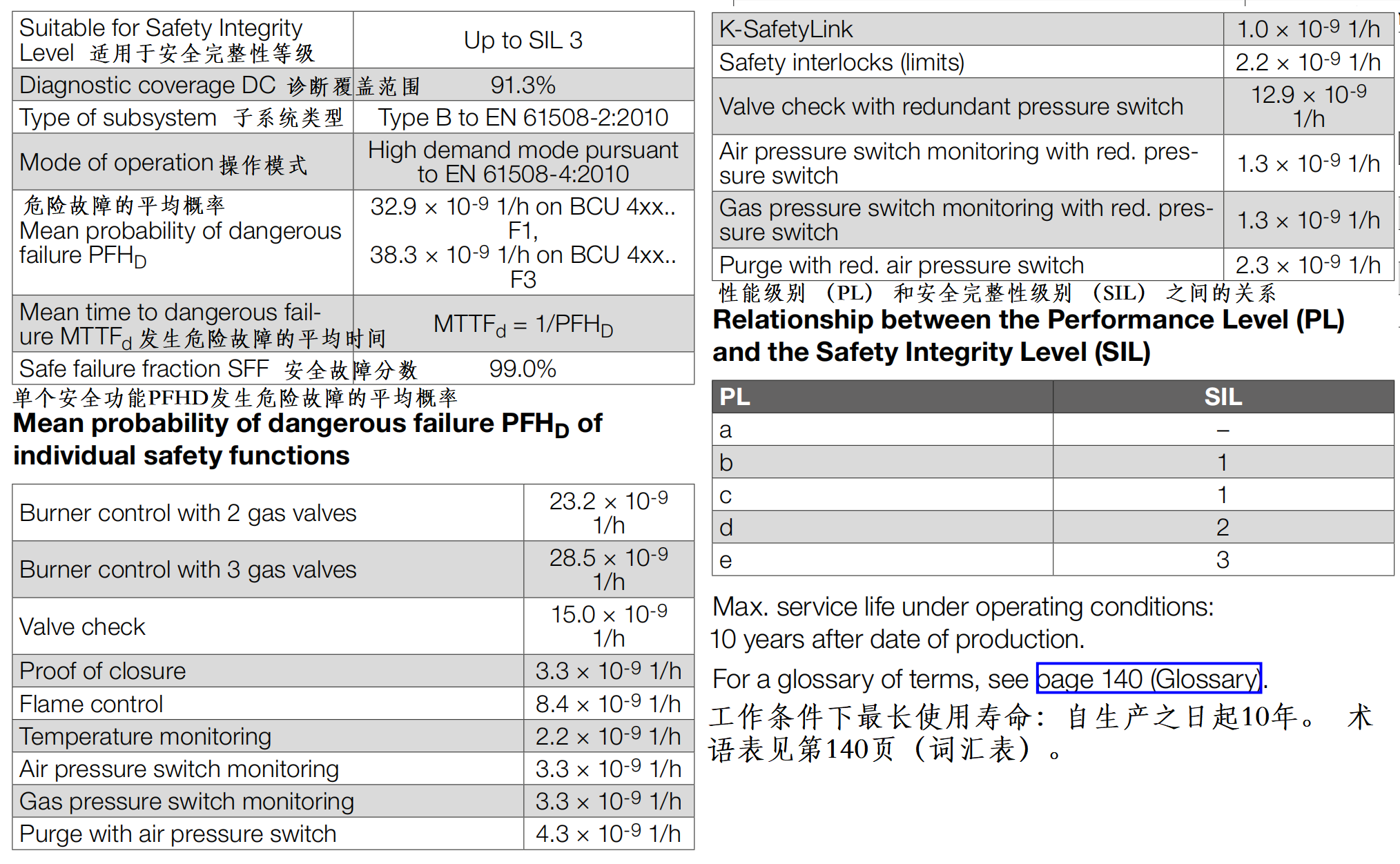

18 安全特定特性SIL 和 PL 的值

    證書 – 請參閱 www.docuthek.com。

適用于符合 EN 61508 標準的 SIL 3 級系統。 根據 EN ISO 13849-1：2006，BCU 最多可用于 PL e



19 符合 EN 61508-2 的安全信息

   19.1一般適用范圍

 “工業熱處理設備——第2部分：燃燒和燃料處理系統的安全要求”（EN 746-2）中規定的一般適用范圍，當與燃料和氧化劑一起使用時。

BCU 4 適用于連續運行（根據 EN 298：2012-12，第 3.126 節）和間歇運行（根據 EN 298：2012-11，第 3.127 節）。

操作類型

自動操作對應于符合 EN 60730-1 的類型 2。

故障條件下的行為

關閉與安全相關的輸出信號：輸出信號根據自動操作類型標準以電子方式關閉。根據 EN 60730-2-5：2015 第 6.4.3 節）。

發生火焰故障時的最大反應時間：這對應于運行期間的安全時間，可以參數化為1至4 s之間。

 軟件類：對應于軟件類 C，它在類似的雙通道體系結構中運行，并進行比較。

電氣布線接線類型：

附件類型 X 符合 EN 60730-1。

接地：通過PE線連接。 內部電壓既不是 SELV 也不是 PELV。浮動觸點滿足 SELV 的要求。

19.3 通信

EtherCAT®安全技術（FSoE，EtherCAT上的FailSafe）用于K-SafetyLink通信。EtherCAT® 安全是德國 Beckhoff Automation GmbH 授權的注冊商標和專利技術。

K-SafetyLink 技術符合符合 EN 61508 標準的 SIL 3 標準，并符合 IEC 61784-3-12 和 ETG 5100 的標準化標準。

EtherCAT®的安全性使用故障安全原理，這意味著在信號處于非活動狀態的情況下，安全狀態會恢復。在通信錯誤的情況下，所有信號都被解釋為非活動狀態。

安全相關數據在黑通道原理的基礎上傳輸。 連接到通信系統的所有設備必須滿足安全超低電壓 （SELV/PELV） （EN 60730-1） 的要求。

最終用戶必須確保以太網網絡中 SafetyLink 地址的唯一設置和參數化。在調試之前，必須使用擴展文檔中描述的驗證程序驗證地址的設置和分配。

19.4 SIL 和 PL

SIL 安全完整性等級/PL 性能等級 請參見第 135 頁（SIL 和 PL 的安全特定特性值）。

20 維護

監控電源模塊的故障安全輸出（閥門輸出 V1、V2、V3 和 V4）是否正常工作。如果發生故障，系統將使用第二條關斷路徑（閥門輸出與電源隔離）設置為安全狀態。如果出現缺陷（例如故障 E 36），必須更換電源模塊。

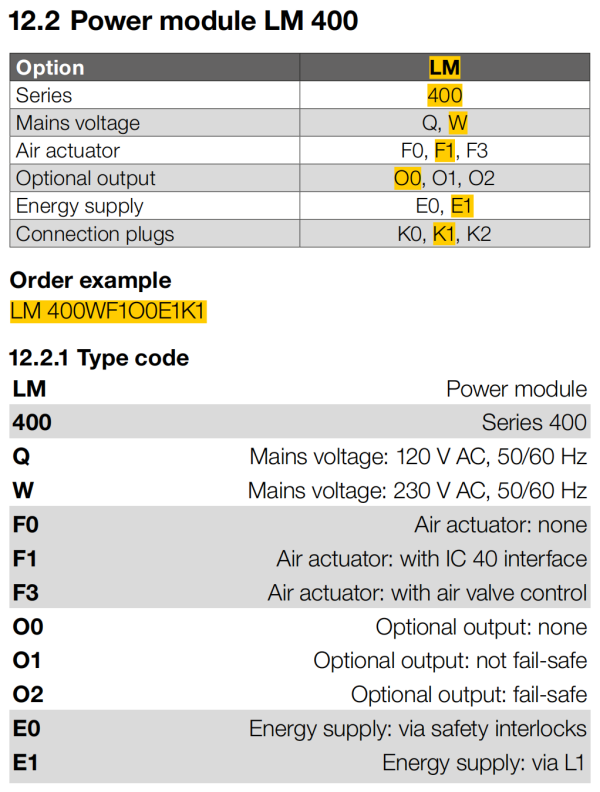

訂貨號有關電源模塊，請參見類型標簽：

可以使用工程工具 BCSoft 顯示設備和用戶統計信息，以進行進一步的診斷和故障排除。可以使用工程工具 BCSoft 重置用戶統計信息。



22 詞匯表

22.1 等待時間tW

在待機狀態下，等待時間tW開始在后臺流逝。在此期間，將進行自檢以檢測內部和外部電路元件中的錯誤。燃燒器在等待期間不會啟動。BCU 460、BCU 465 將延遲任何燃燒器啟動，直到等待時間過去

22.2 啟動安全時間 tSA1

這是指在未檢測到火焰信號時，從打開和關閉燃氣閥之間的時間段。啟動 tSA1 上的安全時間是燃燒器 1 和燃燒器控制單元的最短運行時間。

22.3 點火時間 tZ

如果在等待時間 tW 期間未檢測到故障，則點火時間 tZ 開始過去。向先燃氣體閥和點火變壓器提供電壓，燃燒器被點燃。點火持續時間為1，2，3或6秒（取決于所選的安全時間tSA1）。

22.4 運行期間的安全時間 tSB

如果在運行期間發生火焰故障或安全電流輸入中斷，燃氣供應將在安全時間tSB內中斷。  根據 EN 298 標準，tSB 運行期間的默認安全時間為 1 s。根據EN 746-2，運行期間安裝的安全時間（包括閥門的關閉時間）不得超過3秒。注意標準的要求！根據 NFPA 86 第 8.10.3 節*，最大火焰失效響應時間應≤ 4 秒。

22.5 安全聯鎖（限位） 安全聯鎖中的限位器（連接所有相關的安全控制和開關設備，以供應用使用，例如安全溫度限制器、最小/最大氣體壓力）必須將輸入（ ）與電壓源隔離。

22.6 安全停機

燃燒器控制單元在收到來自安全裝置的信號或檢測到故障（例如火焰或氣壓故障）后立即執行安全停機。安全關閉通過關閉燃油截止閥和停用點火裝置來防止燃燒器的運行。 為此，BCU 將燃氣閥和點火變壓器與電源斷開。操作信號觸點和控制器使能信號被停用。故障信號觸點保持打開狀態。顯示屏閃爍并顯示當前程序步驟。 安全關機后，BCU 可以自動重新啟動

22.7 安全關機，隨后上鎖（故障停工） 故障停工是隨后續停工而安全關機。

系統只能在手動復位后重新啟動。保護系統不能因電源故障而復位。 在BCU發生故障鎖定的情況下，故障信號觸點關閉，顯示屏閃爍并顯示當前程序步驟。氣體閥與電源斷開。如果電源電壓發生故障，故障信號觸點將打開。 為了重新啟動，BCU只能使用前面板上的按鈕或遠程復位輸入（終端2）手動復位。

22.8 警告信號

BCU 對操作故障做出反應，例如在永久遠程復位的情況下，使用警告信號。顯示屏閃爍并顯示相應的警告消息。一旦原因消除，警告信號就會結束。程序序列將繼續。不會發生安全關機或故障鎖定。

22.9 超時

對于某些進程故障，在 BCU 對故障做出反應之前會經過一個超時階段。一旦BCU檢測到過程故障，該階段就會開始，并在0到250 s后結束。 然后執行安全關閉或故障鎖定。如果進程故障在超時階段結束，則進程將像以前一樣繼續。

22.10 提升

定位執行器IC 20后，BCU通過簡短的提升來檢查其反饋輸入（端子40和41）是否已被執行器的正確輸出信號激活。為此，相關控制輸出（點火、開路、關閉）的信號被短暫關閉。當信號關閉時，BCU可能無法在反饋輸入端檢測到信號。

22.11 空氣執行器

空氣執行器可用于 ? 用于冷卻， ? 用于吹掃， ? 使用氣動空氣/氣體比控制系統時，在開/關模式和高/低模式下控制燃燒器容量。

22.12 安全故障分?jǐn)?shù)

SFF 與所有故障相關的安全故障分?jǐn)?shù)，假設出現見EN 13611/A2

22.13 診斷覆蓋率

DC 診斷有效性測量，可確定為檢測到的危險故障的故障率與總危險故障的故障率之間的比率 注： 診斷覆蓋范圍可以存在于安全相關系統的全部或部分。例如，傳感器和/或邏輯系統和/或最終元件可能存在診斷范圍。單位：% 參見 EN ISO 13849-1

22.14 工作模式

IEC 61508 描述了兩種安全功能操作模式。這些是低需求模式和高需求或連續模式。 在低需求模式下，對安全相關系統提出的操作要求頻率每年不大于一次，并且不超過驗證測試頻率的兩倍。在高需求模式或連續模式下，對安全相關系統提出的操作要求頻率大于每年一次或大于驗證測試頻率的兩倍。 另請參見 IEC 61508-4

22.15 危險故障概率 PFHD 值，描述高需求模式或連續模式組件每小時發生危險故障的可能性。單位：1/小時，參見 EN 13611/A2

22.16 危險失效的平均時間 MTTFd 對危險失效平均時間的期望見EN ISO 13849-1：2008
