火焰開關IFW15火焰監測器的工作原理

來源：原創瀏覽量：載入中...發布時間：2021.12.10

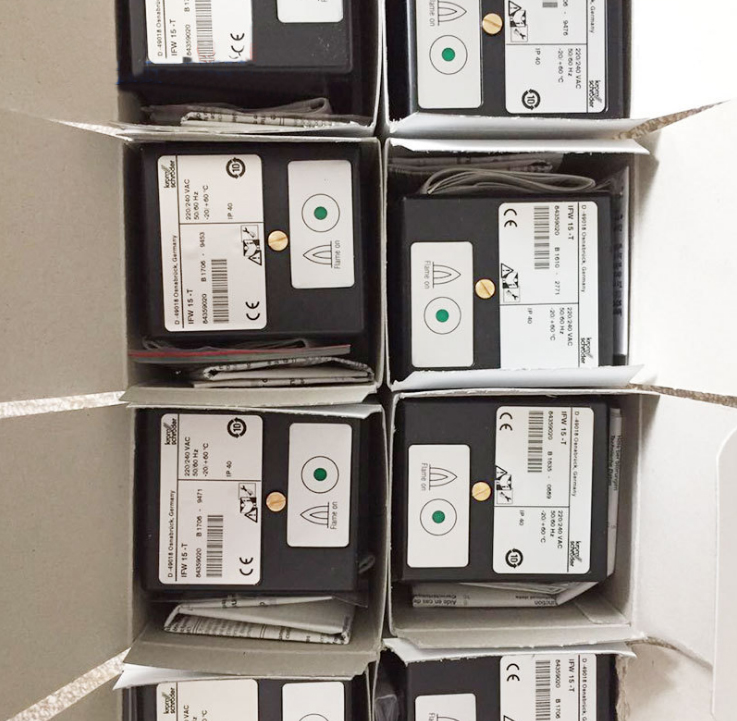

　　IFW15是德國Kromschr?der公司生產的火焰開關。該裝置與火焰檢測電極（離子棒）或Kromschr?der UVS配合廣泛用于各行各業各種燃?xì)夤I(yè)爐燃燒器的火焰監控。

　　IFW15可以構成性價比極高的多火焰控制系統。

　　IFW15通過電離或紫外線信號來檢測火焰存在與否并發出信號。火焰探測器旨在與火焰控制單元IFS 110IM或IFS 111IM結合使用。它也可用于不需要全自動控制的地方。

　　IFW15作為重要的燃燒安全設備通過CE、EAC認證。符合以下指令的要求：

　　歐盟指令：

　　–98/37/EC

　　–73/23/EEC

　　–89/336/EEC

　　標準：

　　–EN 298

　　–EN 60730

　　DIN EN ISO 9001的質量體系認證，提供全面質量保證。

　　技術數據

　　1，電源電壓：110/120 VAC-15/+10%，50/60 Hz orf 220/240 VAC-15/+10%，消耗：12 VA

　　2，電離電極輸出電壓：230 VAC電離電流：>1μA

　　3，輸出信號：無源觸點（1個常閉，1個常開）觸點負載：230 V，最大2 A

　　4，連接端子：2 x 1.5 mm2

　　5，火焰指示：設備自帶的LED

　　6，環境溫度：20℃～+60℃

　　7，防護等級：IP 40符合IEC 529標準

　　8，安裝位置：任意

　　9，重量：370 g

　　10，構造：外殼由耐沖擊塑料制成。插入式結構，帶有用于火焰指示的綠色LED。

　　工作過程：

　　接通電源，IFW15火焰開關就開始運行。當檢測到火焰?zhèn)鞲衅鬏敵龅幕鹧嫘盘枙r，IFW15內部放大器激活繼電器。該繼電器的觸點可根據需要用于各種控制。在多火焰控制系統中，可以同時控制多個燃燒器。每個由IFW 15火焰開關控制。如果火焰?zhèn)鞲衅鞯幕鹧嬖谶\(yùn)行期間熄滅，則發給控制單元IFW15的火焰信號中斷，IFW15發生緊急切斷。

　　Kromschr?der IFW15的特點是安全可靠。體積小，安裝便捷，無需維護。

　　IFW15特別適合技術實力強的爐窯公司或直接客戶在遵守燃?xì)馊紵?guī)范前提下構建低成本、高性能、靈活多變、適應性強、功能強大的燃燒控制系統。
