工業燃燒器系統的結構原理

來源：原創瀏覽量：載入中...發布時間：2021.09.28

　　燃燒器是鍋爐的重要組成部分，燒了這么久鍋爐，你都了解燃燒器的系統是怎么組成的嗎？今天讓虎博小編給您簡析一下這五大組成部分。

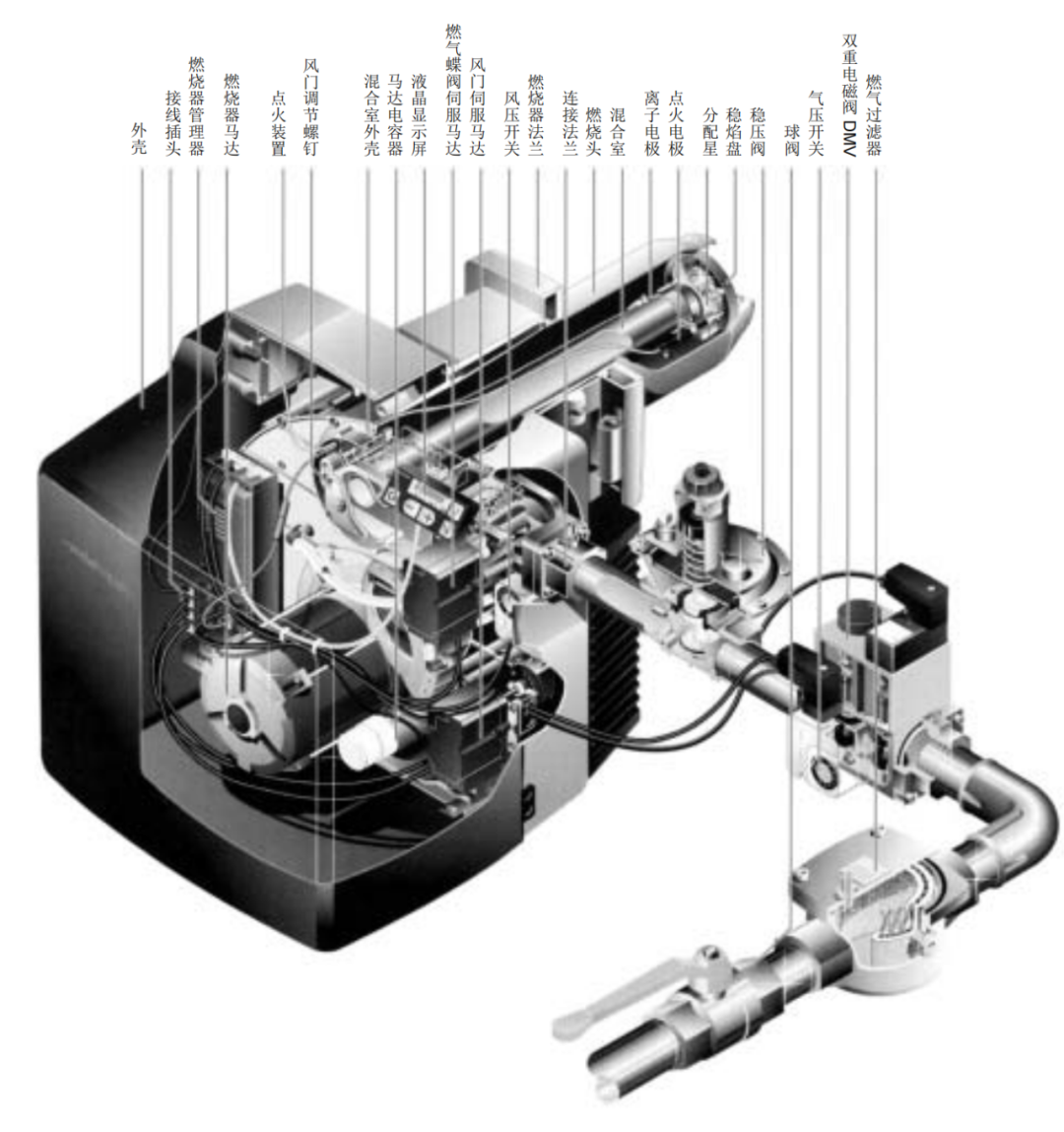

　　燃燒器作為一種自動化程度較高的機電一體化設備，從其實現的功能可分為五大系統：

　　送風系統、點火系統、監測系統、燃料系統、電控系統。

　　1、送風系統

　　送風系統的功能在于向燃燒室里送入一定風速和風量的空氣，

　　其主要部件有：殼體、風機馬達、風機葉輪、風槍火管、風門控制器、風門檔板、擴散盤。

　　殼體：是燃燒器各部件的安裝支架和新鮮空氣進風通道的主要組成部分。從外形來看可以分為箱式和槍式兩種，箱式燃燒器多數有一個注塑材料的外罩，且功率一般較小，大功率燃燒器多數采用分體式殼體，一般為槍式。殼體的組成材料一般為高強度輕質合金鑄件。

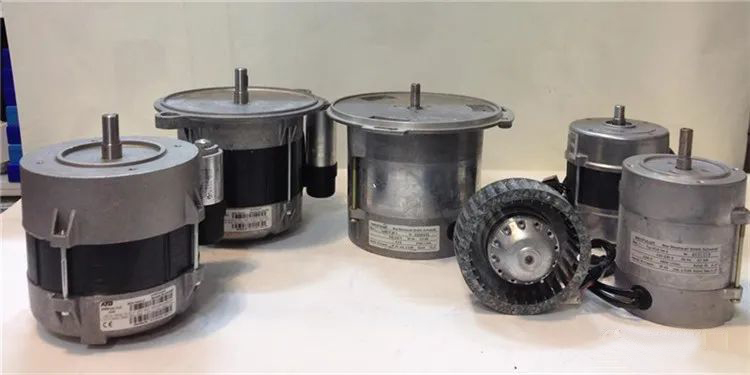

　　風機馬達：主要為風機葉輪和高壓油泵的運轉提供動力，也有一些燃燒器采用單獨電機提供油泵動力。某些小功率燃燒器采用單相電機，功率相對較小，大部分燃燒器采用三相電機，電機只有按照確定的方向旋轉才能使燃燒器正常工作。

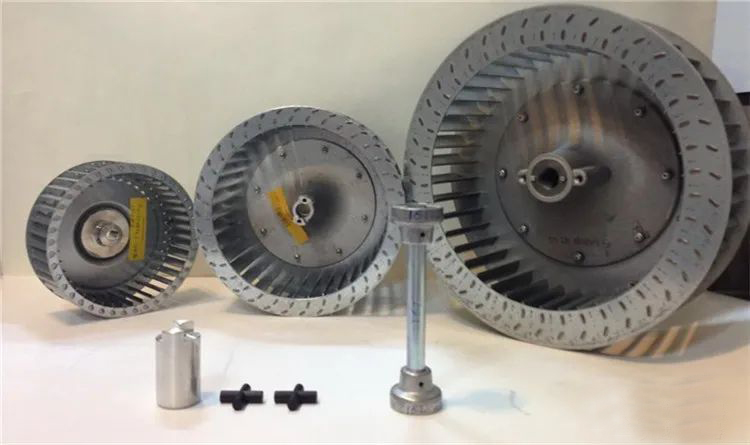

　　風機葉輪：通過高速旋轉產生足夠的風壓以克服爐膛阻力和煙囪阻力，并向燃燒室吹入足夠的空氣以滿足燃燒的需要。它由裝有一定傾斜角度的葉片的圓柱狀輪子組成，其組成材料一般為高強度輕質合金鋼，也有注塑成形的產品，所有合格的風機葉輪均具有良好的動平衡性能。



　　風槍火管：起到引導氣流和穩定風壓的作用，也是進風通道的組成部分，一般有一個外套式法蘭與爐口聯接。其組成材料一般為高強度和耐高溫的合金鋼。

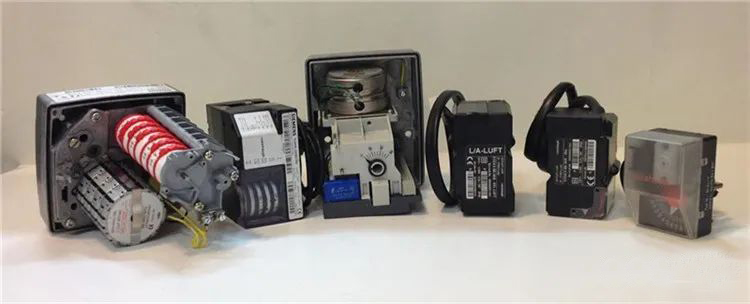

　　風門控制器：是一種驅動裝置，通過機械連桿控制風門檔板的轉動。

　　一般有液壓驅動控制器和伺服馬達驅動控制器兩種，前者工作穩定，不易產生故障，后者控制精確，風量變化平滑。


　　風門檔板：主要作用是調節進風通道的大小以控制進風量的大小。其組成材料有注塑和合金兩種，注塑檔板一般為單片形式，合金檔板有單片、雙片、三片等多種組合形式。

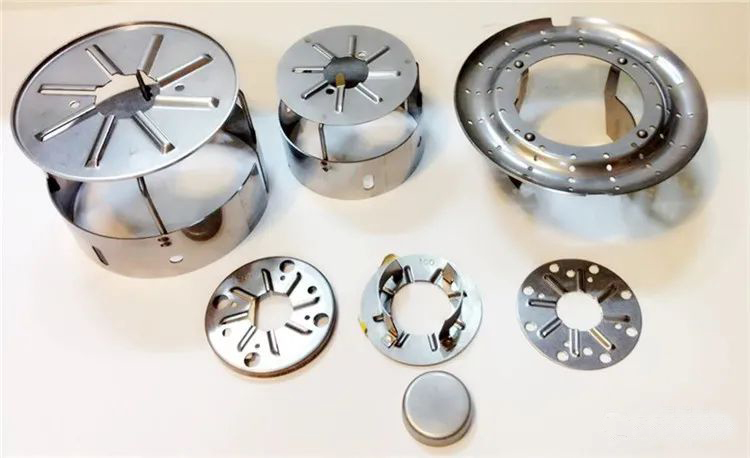

　　擴散盤：其特殊的結構能夠產生旋轉氣流，有助于空氣與燃料的充分混合，同時還有調節二次風量的作用。

看完燃燒器系統的結構原理是不是對燃燒器有了更進一步的了解呢？其實在日常生活中我們經常離不開工業鍋爐，而對于選擇鍋爐的配件—燃燒器，今天小編給大家推薦虎博電子的，虎博電子采用的是一線進口品牌的配件。
