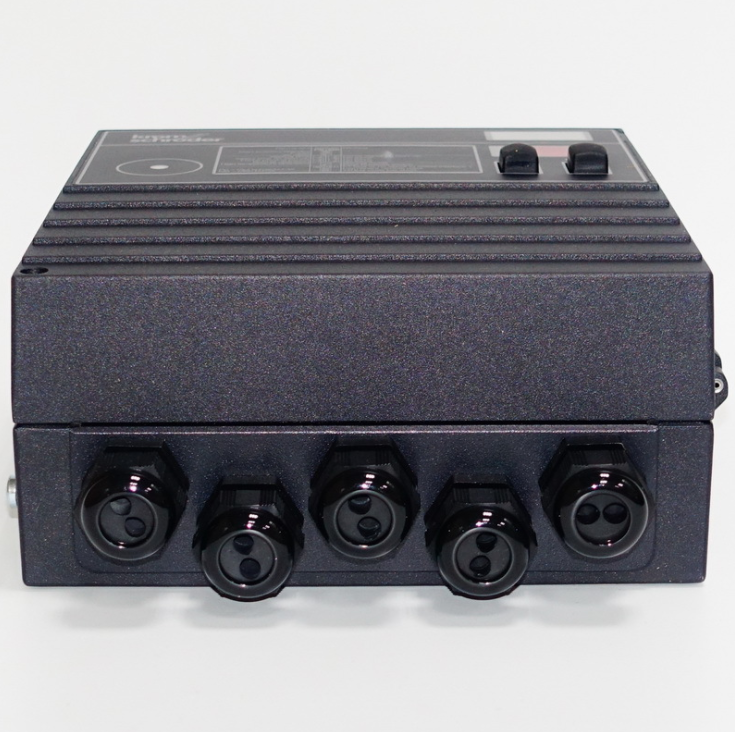

KROM控制器BCU465在輻射管燃燒器控制的幾個問題

來源：原創瀏覽量：載入中...發布時間：2021.02.01

今天工業燃燒器某家客戶咨詢虎博小編，此客戶在國內某大型鋼鐵生產企業有個輻射管加熱的連續生產線，使用BCU465燃氣控制器過程中發生了些問題。

1.BCU的顯示屏上顯示A1，或者A2，或者dp.

2.鋼鐵企業的用戶一直埋怨說這燒嘴有問題，而我們的客戶，也就是這個工程的承包商一直懷疑是問題并非出在燒嘴上。

具體問題如下。以下兩個截圖的內容為虎博的客戶發來。

經過全面了解客戶的使用配置情況，虎博小編給出相應的解釋如下：

1.BCU上報警“dp”,對應的報警內容為“Fault Air supply during purging”,也就是說在吹掃過程中發現助燃風錯誤。

2.上圖為看說明書里對BCU465在輻射管換熱器應用時候參數37的設置講解。tlv這個參數，也就是參數37出錯。這個參數用于確定時間段tlv，這個期間正式的開機尚未開始，但是空氣閥已經打開，這個時間段也用于預吹掃。適合燒嘴在全空氣流量情況下的開機。

3.這個時候，

3.1BCU的電源已經打開且維持，

3.2內部安全互鎖信號已經安全接通且維持，

4.BCU進入A1程序段，屏幕上顯示的“A1”并不是出錯信號，而是當前運行的程序段號。

4.1BCU已經收到開機信號且維持，

4.2BCU在端子26輸出高電位信號，接通助燃風管路的電磁閥，風機運行，

4.3BCU的端子21檢測助燃風管路的壓力是否正常，如果發現低壓，也就是低于設定的最低壓力，BCU就不準許燒嘴啟動，不能繼續點火燃燒。

客戶的BCU465就是在這一步發生了問題，所以顯示A1后一直不變動。

5.BCU進入到A2階段，屏幕顯示“A2”，也不是出錯信號，而是顯示當前程序運行到第二階段。

5.1同時BCU的12號端子輸出220V電壓，燃氣管路的電磁閥打開并維持，燃氣進到燒嘴里。

5.2BCU的7號端子輸出220V電壓，變壓器同時輸出高壓電，在燒嘴的燃燒頭處發出電火花，點火。

5.3BCU的9號端子接收來自火焰探測器的火焰信號。

6.當A2階段持續一個TSa時間內，成功檢測到燃燒的火焰后，程序轉入A4程序段，開始正產的燃燒加熱過程。

從以上的BCU465工作流程的描述，可以針對性地查找相應的電路，排除故障后就能正常工作了。

客戶的現場，BCU屏幕顯示dp,和A 1維持，這說明預吹掃進程并沒有完成，需要檢測助燃風電磁閥和風壓壓力開關的工作是否正常。

這兩個故障排除后，BCU上的程序就順利從00-A1-A2-A4轉入正常工作。
