krom//schroeder工業燒嘴外殼一般有鑄鋁與鑄鐵材質，大功率燒嘴是由非標定制，外殼有不銹鋼和不同碳鋼，不管外殼是什么材質，導焰管材質均是由耐高溫合金鋼或者碳化硅材質構成，且大功率燒嘴均配置點火槍。那么它的實用知識有哪些呢？下面跟隨虎博小編來了解一下吧。

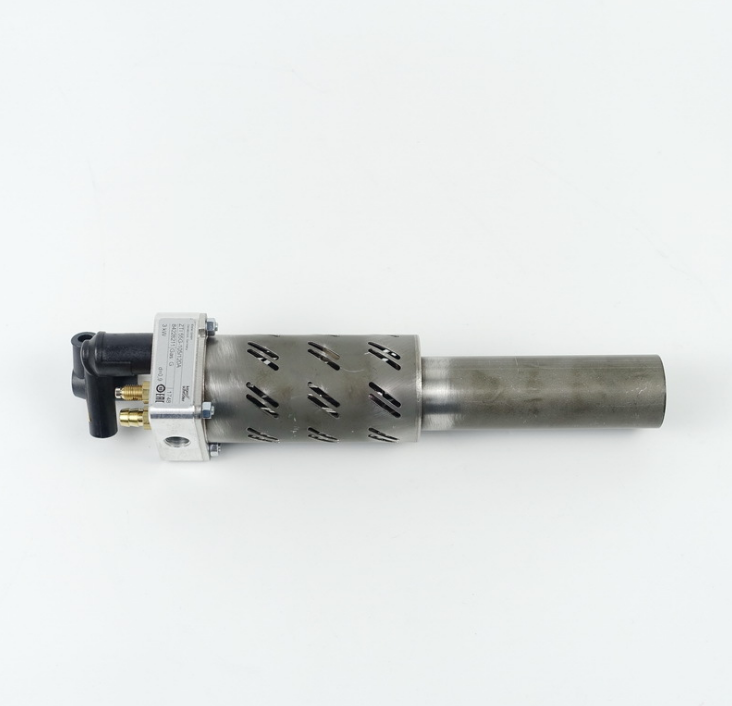

krom燒嘴

天然氣燒嘴帶接地電纜和熱電纜的先導燃燒器ZTA，先導帶有保護管和空氣噴嘴的ZT 40燃燒器與大氣燃?xì)馊紵鞯目刂崎yS11T結合使用，可實現安全點火和熱電安全在金屬，陶瓷和有色金屬的熔爐中工業，熱處理裝置或應用沒有電源。適用于天然氣，城市煤氣或液化石油氣。使用點火電極點燃引燃燃燒器。

為了解決現有燃燒器噴嘴存在的技術問題，本實用新型提供一種火焰形狀調整精確，煤粉燃燒充分的燃燒器噴嘴。

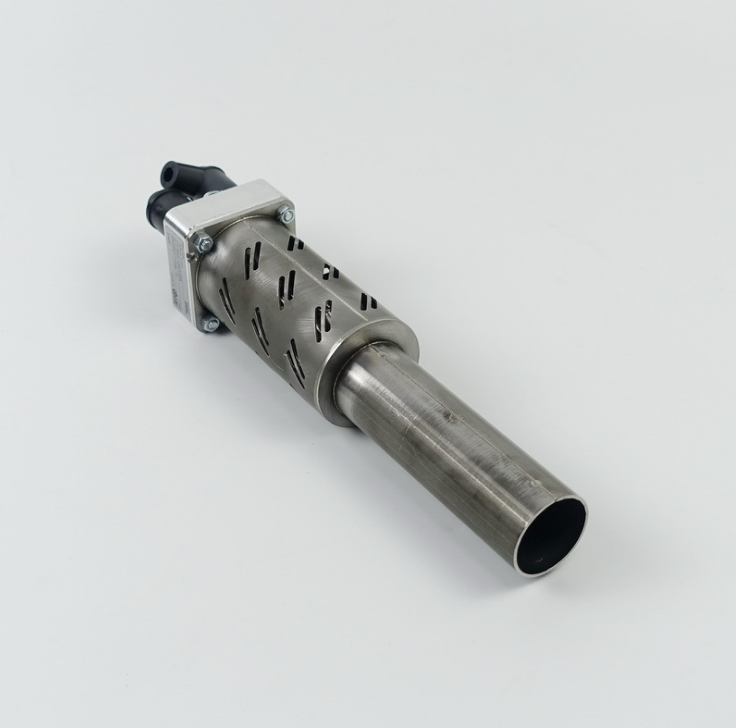

krom//schroeder 燒嘴

燒嘴的技術方案是：

燃燒器燒嘴，噴嘴包括五個通道，從里到外依次為，噴油口、渦流風道、旋流風道、煤粉風道、外軸流風道，該五個通道按照從里到外的順序分別與燃燒器的通道連通；噴嘴從里到外依次為五層環狀管，分別為：螺旋渦流器、外旋軸、煤粉風道內壁、外軸、外壁，螺旋渦流器內為噴油口，螺旋渦流器、外旋軸之間的空間為渦流風道，外旋軸、煤粉風道內壁之間的空間為旋流風道，煤粉風道內壁、外軸之間的空間為煤粉風道，外軸、外壁之間的空間為外軸流風道；螺旋渦流器的后端為柱狀，其側面固定多個平行設置的螺旋狀凸起，螺旋渦流器的前端為前大后小的圓臺狀，渦流風道也分為兩個部分：后部為相鄰螺旋狀凸起之間形成的螺旋通道，前部為圓臺狀的通道。

所述外旋軸的外表面為兩個柱狀面，后端的柱狀面的直徑小于前端的柱狀面的直徑，外旋軸后端與煤粉風道內壁之間的空間連通燃燒器的通道，外旋軸前端的外表面分布多個螺旋槽，當外旋軸前端與煤粉風道內壁配合時，煤粉風道內壁的內表面蓋在螺旋槽上面，此時多個螺旋槽構成旋流風道，隨著該螺旋槽向噴嘴方向延伸，其截面面積逐漸減?。辉摻孛娴男螤顬榘雸A形，螺旋槽的橫截面所在圓的圓心軌跡分布在外旋軸前端的外表面上。

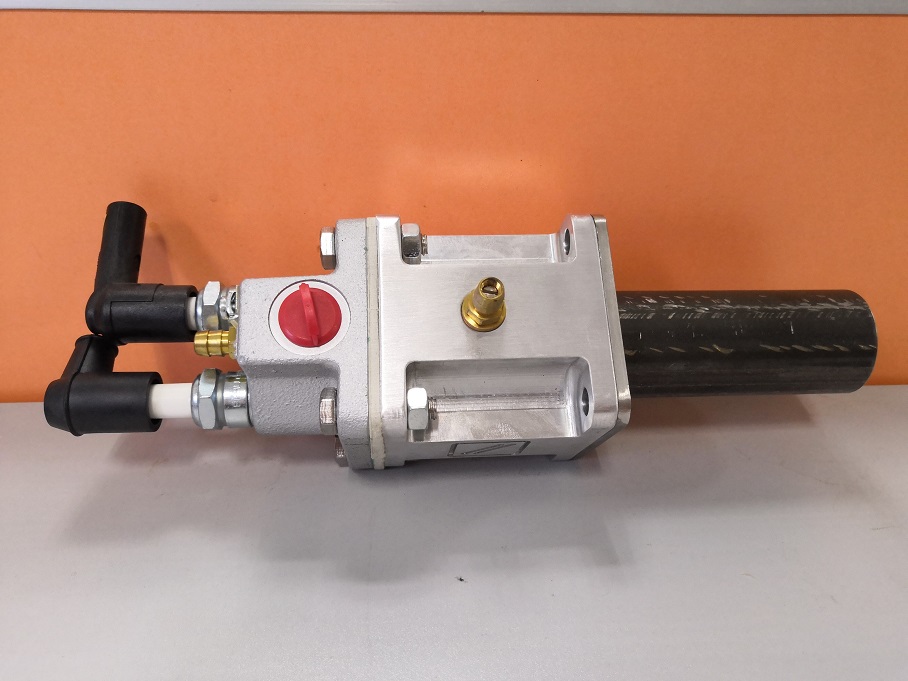

霍科德燒嘴

對于先導燃燒器ZTI 55，通過以下方式監控火焰熱電偶。還安裝了一個電離電極，信號電流可用于釋放附加閥，例如。一旦將電壓提供給點火變壓器，使用點火火花點燃引燃器。額外的氣體電磁閥VG 6可以用作安全閥，例如用于過熱關機或斷電。

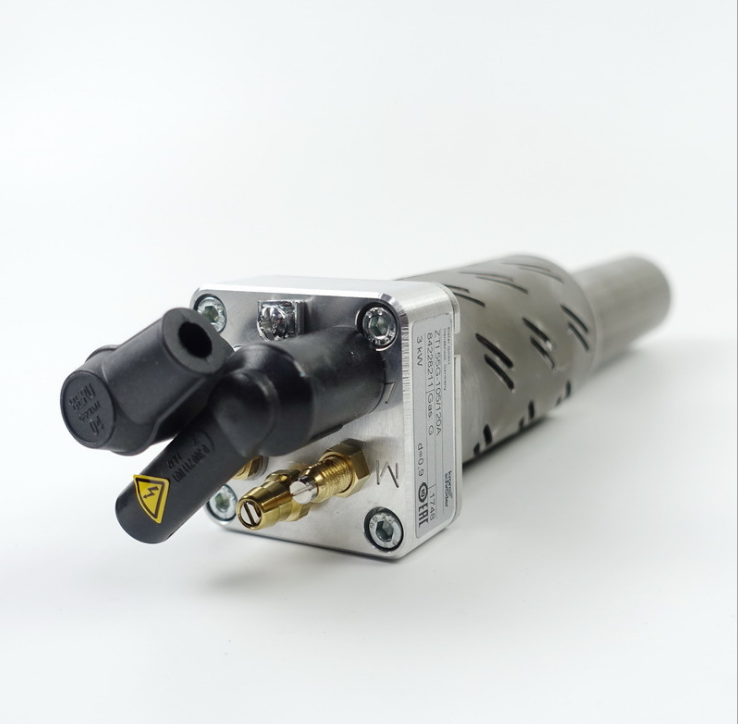

Krom Schroder點火燒嘴

通過控制閥S11T..S上的開關閉合觸點從而將電壓提供給點火變壓器。操作員用點火火花點燃燃燒器?？梢詫⒏郊拥臍怏w電磁閥VG 6用作安全裝置閥門用于過熱關機或電源不足剪下。

進口天然氣燒嘴

氣體從氣體接頭流向燃燒器頭。空氣來自周圍大氣的感應和混合與燃燒氣體。氣體/空氣混合物使用點火電極在燃燒器頭?；鹧婕訜釤犭娕?。這個在熱電偶上產生熱電電壓。一種電流通過熱電纜依次流到控制閥S11T保持開放。發生火焰故障時，熱電偶不再加熱，熱電電壓下降?？刂崎y門關閉。可以通過引燃?xì)怏w連接流向引燃燃燒器。燃燒器點火后，按住該按鈕，直到向螺線管線圈施加熱電電壓，然后吸引鐵芯，從而使下部閥盤保持打開狀態。釋放按鈕后，上閥盤打開主出氣口。主要?dú)怏w會點燃。

關于燒嘴點火實用知識的介紹就到這里了，相信上面的文章對大家了解krom燒嘴有一定的幫助。
